Vous venez de retirer l’autoradio d’origine de votre Peugeot et vous tombez sur une grappe de fils aux couleurs inconnues. Le problème est fréquent : les codes couleur du faisceau Peugeot ne suivent pas toujours la norme ISO utilisée par les autoradios aftermarket. Brancher au hasard, c’est risquer un court-circuit, un fusible grillé ou un haut-parleur muet. Voici comment procéder méthodiquement pour réussir votre branchement d’autoradio Peugeot en respectant les couleurs de fils.
Masse verte et fil noir absent : le piège du faisceau Peugeot
Sur la plupart des autoradios du commerce, le fil de masse est noir. C’est la convention ISO, et presque tous les guides en ligne s’arrêtent là. Sur un véhicule Peugeot, la réalité est différente.
A lire également : Comment dénicher les meilleures offres d'emploi près de chez vous en 2024
La masse du faisceau d’origine est souvent câblée en vert/jaune, notamment sur les modèles récents. Chercher un fil noir dans le connecteur d’origine pour y raccorder la masse de votre autoradio ne mènera nulle part.
Pourquoi cette particularité ? Peugeot utilise ses propres conventions de câblage carrosserie, héritées du groupe PSA. Le vert/jaune sert de masse sur plusieurs circuits (feux arrière, accessoires électriques, bloc autoradio). Si vous branchez votre fil noir ISO sur un fil vert/jaune Peugeot sans vérifier, vous pouvez avoir de la chance. Si vous le branchez sur un autre fil vert, vous risquez d’envoyer du courant là où il ne faut pas.
A lire également : Les meilleures ressources en ligne pour booster votre business et réussir vos affaires
La seule méthode fiable : utilisez un multimètre en mode continuité. Placez une pointe sur le fil suspect et l’autre sur un point de masse connu de la carrosserie (une vis métallique non peinte, par exemple). Si le multimètre indique la continuité, vous tenez votre masse. Un schéma branchement autoradio couleur fils Peugeot détaillé par modèle permet de recouper cette vérification et de conserver les commandes au volant.
Code couleur ISO côté autoradio : ce qui reste fiable
Même si le faisceau Peugeot a ses propres conventions, le connecteur ISO de votre autoradio neuf suit un standard prévisible. Voici les fils que vous trouverez systématiquement côté appareil :
- Fil rouge : +12V après contact. Il alimente l’autoradio uniquement quand la clé est sur la position accessoire ou contact. C’est lui qui permet à l’appareil de s’éteindre quand vous coupez le moteur.
- Fil jaune : +12V permanent. Relié directement à la batterie, il maintient la mémoire de l’autoradio (stations enregistrées, réglages, horloge). Inverser le rouge et le jaune ne grillera rien dans l’immédiat, mais l’autoradio restera allumé en permanence et videra votre batterie.
- Fil noir : masse (à raccorder au vert/jaune du faisceau Peugeot après vérification au multimètre).
- Fils blanc, gris, vert et violet : haut-parleurs avant gauche, avant droit, arrière gauche et arrière droit. Chaque couleur existe en version unie (signal +) et rayée d’une bande noire (signal -, ou retour).
Ce standard ISO est fiable côté autoradio. Le problème survient toujours côté véhicule, où Peugeot utilise d’autres teintes pour les mêmes fonctions.
Alimentation : ne pas confondre permanent et après contact
Vous avez déjà remarqué qu’un autoradio oublie ses stations après une déconnexion de batterie ? C’est le fil jaune (+12V permanent) qui assure cette mémoire. Sur le faisceau Peugeot, le fil correspondant n’est pas forcément jaune.
Pour l’identifier, réglez votre multimètre en mode tension continue. Contact coupé, mesurez chaque fil par rapport à la masse. Celui qui affiche environ 12V moteur éteint est votre permanent. Celui qui n’affiche une tension qu’avec le contact mis est votre fil après contact. Notez ces correspondances sur un bout de ruban adhésif collé directement sur le faisceau avant de raccorder quoi que ce soit.
Raccordement des haut-parleurs Peugeot sans perdre un canal
Les quatre paires de fils haut-parleurs (blanc, gris, vert, violet côté ISO) se raccordent chacune à un haut-parleur. Inverser le + et le – d’une paire ne détruira pas le haut-parleur, mais provoquera une inversion de phase : le son sera creux, sans basses, comme si quelque chose manquait.
Testez chaque haut-parleur individuellement après branchement. Montez les basses à fond sur une piste que vous connaissez bien, et basculez la balance gauche/droite puis avant/arrière. Un canal en inversion de phase se repère immédiatement par un son « vide » comparé aux autres.

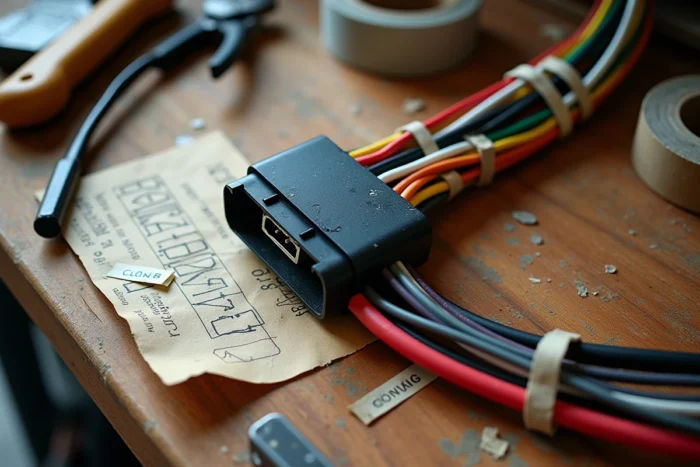

Si le faisceau Peugeot d’origine utilise un connecteur propriétaire, un adaptateur ISO spécifique à votre modèle évite de couper les fils. Couper les fils d’origine reste possible, mais complique un éventuel retour à l’autoradio d’origine (en cas de revente du véhicule, par exemple).
Erreurs fréquentes sur autoradio Peugeot et comment les éviter
Se fier uniquement aux couleurs sans mesurer
C’est l’erreur la plus répandue. Les couleurs du faisceau Peugeot ne correspondent pas au code ISO. Un fil qui semble être le bon d’après sa teinte peut remplir une tout autre fonction. Le multimètre n’est pas un luxe, c’est une obligation.
Oublier le fil d’antenne ou le fil d’illumination
Au-delà de l’alimentation et des haut-parleurs, deux fils passent souvent inaperçus. Le fil bleu (ou bleu/blanc) côté autoradio commande l’antenne électrique ou un amplificateur externe. Le fil orange gère le rétroéclairage synchronisé avec les feux de position. Les oublier ne provoque pas de panne, mais vous perdez des fonctions utiles.
Brancher sans débrancher la batterie
Avant toute manipulation sur le faisceau électrique, débranchez la borne négative de la batterie. Un contact accidentel entre un fil sous tension et la carrosserie provoque un court-circuit instantané. Le fusible protège en théorie, mais un arc électrique peut endommager le connecteur de manière irréversible.
Le branchement d’un autoradio Peugeot n’a rien de sorcier, à condition d’accepter que les couleurs de fils du faisceau d’origine ne parlent pas le même langage que celles de l’autoradio neuf. Un multimètre, un adaptateur ISO spécifique au modèle et une vérification fil par fil suffisent à obtenir un résultat propre, sans couper de câble d’origine et sans mauvaise surprise à la mise sous tension.
